Principales características:
Es capaz de cortar pequeñas cadenas de texto, como círculos de Φ0,8 mm, caracteres de 1x1 mm y números de 3x3 mm, y es fácil arrancar los restos.
3. Rápida velocidad.
La velocidad máxima de corte alcanza los 800 mm/s, la velocidad de aceleración alcanza los 4000 mm/s.
4. Libre de electricidad estática.
El problema de la interferencia electrostática por fricción al cortar materiales finos y blandos se resuelve con el plotter de corte GR8000.
5. Fuerza de corte en 8 pasos.
El usuario puede colocar diferentes colores para diferentes rutas de corte y configurar la secuencia de procesamiento como secuencia de colores, y diferentes rutas se procesan mediante diferentes pasos de fuerza de corte.
6. Solución de múltiples capas.
Para medios con múltiples capas, se aplica una fuerza de corte diferente para cada capa.
8. No es necesario SOBRECORTAR.
En cada trayectoria de corte, el punto inicial y el punto final coinciden con precisión, sin necesidad de SOBRECORTE.
9. Salida directa DXF.
No es necesario realizar ninguna conversión de formato, el trazador cortador GC es compatible directamente con archivos .DXF.
Parámetros técnicos:

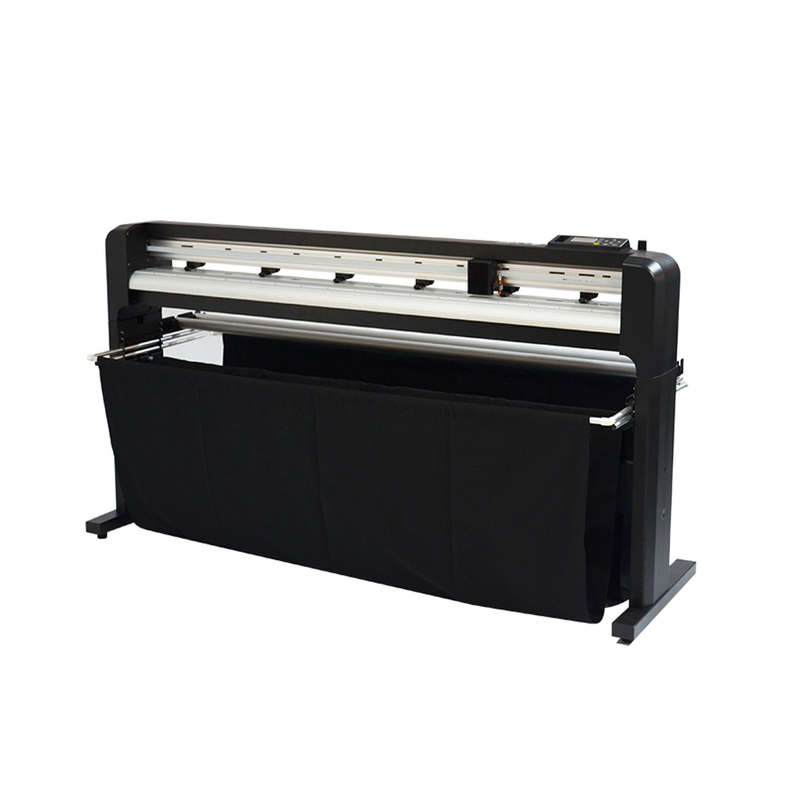

Modelo | GC-140 | |
Máx.Ancho de corte (Corte sin contorno） | 1290 mm | |
Máx.Ancho de corte (Corte de contorno) | 1220 mm | |
Máx.Ancho del medio montable | 1440 mm | |
Mín.Ancho del medio montable | 70mm | |
Máx.Velocidad cortante | 800 mm/s | |
Máx.Fuerza de corte | 450G en 8 pasos | |
Configuración de la fuerza de corte | Ajustable en cada 1gf | |
Conducir | servo | |
Resolución mecánica | 0,0125 mm | |
Mín.Diámetro del círculo | 0,8 mm | |
Mín.Tamaño de carácter | 1x1mm | |
Mín.Tamaño del número | 3x3mm | |
IOS | Win10/8/7/XP | |
Búfer de memoria | 2MB | |
Software | Controlador de Windows, SignWork Pro, CAD para Plot Pro | |
LCD | Inglés | |
Formato de archivo | HP-GL,PLT | |
Puerto en estándar | Disco U, USB, RS-232 | |
Detección de marcas de registro | Cámara CCD | |
Entrada de alimentación | 90V-240V CA, 50-60Hz | |
El consumo de energía | 60w | |
Soporte para cortador/portalápices | 1 por cada | |
Diámetros de la hoja de corte | 2,0 mm | |
Ángulos de la hoja de corte | 30°,45°,60° | |
Tipos de bolígrafo | Bolígrafo con punta de fibra a base de agua y bolígrafo a base de aceite | |
Método para arreglar el material | Rodillos de empuje | |
Cesta de medios | Opción | Incluido |
Cesta de tela | Opción | Opción |
GW/NO | 23/21kg | 68/48kg |
Tamaño del paquete LWH | 90x35x40cm (0,13 cbm) | 171x40x57cm (0,4 cbm) |
DETALLES DESCRIPCIÓN
Sec. | Descripción | |
1 |  | Preciso Rodillos de empuje rígidos.Nuestros rodillos de empuje están hechos de materiales duros, son capaces de trabajando con precisión durante mucho tiempo.Los rodillos de empuje se pueden ajustar a dos presiones. Niveles: fuerte/bajo. La combinación de rodillos de empuje rígidos precisos, precisos Los rodillos de alimentación de material y los rodillos de soporte de medios de calidad garantizan una estabilidad prolongada. Seguimiento longitudinal del material. |
2 |  | Carro de herramientas avanzado. El carro de herramientas es una de las partes más importantes de la máquina. Tomando la estructura de un automóvil deportivo, impulsado por un motor silencioso de bobina móvil, GR8000 El carro de herramientas del trazador se caracteriza por su rapidez, mayor agilidad y sin sobrecalentamiento para funcionamiento continuo a largo plazo. |
3 |  | Mesa de corte por succión. Entradas de aire densas y flujo de aire fuerte para mantener el medio plano y firmemente contra la mesa para que el carro de herramientas pueda funcionar rápido, Corte/trazado preciso. |
4 |  | Servomotor/circuito cerrado Control. Cortar / Trazar se detendrá cuando el carro de herramientas esté sobrecargado, es una medida de seguridad importante. Característica para proteger el carro de herramientas cuando el material está atascado. |
5 |  | Regla de rejilla. Es inevitable que la mesa de corte o la superficie del material no estén en el misma altura de un punto a otro, tomamos Grating Ruler, una regla óptica precisa dispositivo, para medir la distancia entre la punta de la hoja y la superficie del material en tiempo real, y la profundidad de corte se ajusta cada 0,01 mm mediante el controlador en tiempo real según el valor de las distancias medidas. Posteriormente, la hoja sube y baja a medida que la superficie del material sube y baja. hacia abajo para mantener la misma profundidad de corte en cualquier posición de esa herramienta trayectoria a lo largo de todo el tamaño de trabajo. En resumen, la profundidad de corte es consistente;tú No verá diferentes tonos. |
6 |  | Eliminación electrostática. La eliminación completa de la interferencia estática es especialmente importante para los instaladores de PPF.VICUT El plotter cortador serie GC elimina la La interferencia estática se ha probado con éxito durante todo el año en diferentes las condiciones climáticas. |
7 |  | Componentes de calidad. Para un rendimiento más sobresaliente y un trabajo confiable a largo plazo, nosotros Utilice únicamente componentes de marcas de clase mundial como el cinturón BANDO, MINEBEA. rodamiento, etc |
8 |  | Limpio Calidad de borde suave.La regla de rejilla y la correspondiente gestión de la fuerza de corte ofrecen Calidad de borde limpio y suave, incluso para los trabajos más complejos.La serie GR8000 es capaz de cortar pequeñas cadenas de texto y es fácil despegar el material de desecho, lo que reduce enormemente la carga de trabajo para los usuarios. |
9 |  | Compensación de la punta de la hoja por chip. Nuestro El sistema realiza la compensación de la punta de la hoja mediante hardware (placa principal) en lugar de software, el cortador trabaja con alta precisión constante sin importar el tipo Se aplica el software CAD/CAM. |
10 |  | Escaneo de códigos de barras sin conexión. Un clic para identificar el trabajo de corte entre los guardados en la memoria USB escaneando el código de barras que está impreso en el medio, sin requerir conectando a la computadora.Esta función es especialmente útil para aumentar la productividad cuando hay muchos archivos almacenados en la memoria USB. |
11 |  | Marcas de registro avanzadas Sensación. Un clic para agregar marcas de registro y generar contornos del objetos). Un clic para leer las marcas de registro y realizar el contorno corte. Para que la(s) ruta(s) de corte y el(los) contorno(s) coincidan lo mejor posible, bien El ajuste con teclado o software está disponible.Si el material es colocado torcido (≤15°), el cortador aún puede funcionar bien, esta característica ayuda a ahorrar tiempo. |
12 |  | Algoritmo avanzado. Algoritmo avanzado y el hardware de calidad permiten la eliminación obvia de distorsiones, redondeadas o esquinas levantadas.Algoritmo avanzado de controlador de movimiento, herramienta optimizada trayectorias, servomotor en el eje XY, motor de bobina móvil en el eje Z y calidad Sistema de conducción de precisión, todos estos elementos hacen que la máquina se mueva. más rápido y procesando con más eficiencia. |
13 |  | Medio Corte / Corte Perforación. Medio corte/corte de perforación están disponibles, cada vez que pueda realizar ya sea uno o ambos. |
14 |  | Corte de líneas punteadas. El corte de líneas de puntos se aplica normalmente a medios con 2 capas. y también tipos de papel. |
15 |  | Un clic para instalar Imprimir Conductor. Un clic para instalar el controlador de impresión e imprimir con USB, enviar corte trabajo desde cualquier software CAD que tenga función de impresora.Nuestro controlador de impresión Funciona con Windows 32/64 bits. |
16 |  | Un clic para borrar el historial. Botón de eliminación con un clic para el documento impreso actualmente. Transfiera archivos de trabajo mediante memoria USB y admita operaciones repetidas. |
17 |  | Principal Calibración.Se aplica tecnología líder en la industria para calibrar la perpendicular. entre diferentes ejes y el paralelismo entre pórtico y mesa de corte. |
18 |  | Compatible con AutoCAD, AI, Coreldraw y Flexisign.Liderando la misma industria, fabricamos software nosotros mismos, somos capaces para adaptar nuestro sistema a la última versión del popular software CAD/CAM, como como AutoCAD, Adobe Illustrator, Coreldraw y Flexisign y más. |
19 |  | Medios de comunicación Sensor (opcional)Se aplica para medir la tamaño del material, la operación de corte/trazado no se llevará a cabo si el material El tamaño no es lo suficientemente grande para el contenido y el controlador le pedirá al operador que ampliar el medio o disminuir el tamaño del contenido.El sensor de medios ayuda en gran medida para ahorrar medios y aumentar la eficiencia. |
ACCESORIOS Y HERRAMIENTAS
1. Portacuchillas finas
Estos componentes diseñados con precisión se ubican en el carro avanzado y sostienen la hoja de corte elegida.La herramienta se ajusta manualmente para obtener la cantidad deseada de 'hoja afuera' para el trabajo en cuestión.
2. Herramienta de calibración
Se utiliza durante la configuración y luego periódicamente para calibrar el cortador.
3. Cuchillas de corte
Varias hojas disponibles para diferentes aplicaciones.
Ángulo: 30°/Φ2,0 mm para medios más gruesos o caracteres más pequeños.
Ángulo: 60°/Φ2.0mm para película reflectante.
Ángulo: 45°/Φ2.0mm para PPF.
APLICACIONES Y MUESTRAS
Se pueden utilizar varios materiales autoadhesivos imprimibles.Como papel fotográfico, papel de transferencia para camisetas, tarjetas de inyección de tinta de calidad fotográfica, pegatinas, papel brillante, películas transparentes, etc.
Fotos de embalaje
